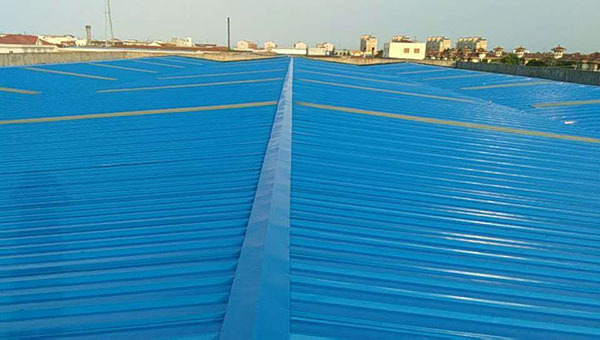

做任何一項工作都是需要技巧的，彩鋼瓦噴涂除銹也不例外，要想出色的完成無錫彩鋼瓦屋面噴涂除銹工作，就必須特別關注以下幾點要素：

彩鋼瓦涂料涂裝施工技術

1.基本工藝和要求

（1）用細砂紙拋光舊醇酸紅顏料，去除磨損部位的殘余焊接渣和銹蝕。

（2）徹底清除磨后磨屑和磨屑。

（3）施工前，甲方應接受甲方、監理方及其他組織，確定將所有油品、灰分、油脂、污垢、銹層等外部附著物進行正式涂裝施工，以保證質量和使用壽命。涂層。

（4）每一幅畫應檢查是否有油、灰分、油脂、污垢或其他外部附著在基材或油漆上。

（5）涂覆底漆前，在底角、焊接部位、接頭、銹蝕位置等預涂底漆，以保證該零件的膜厚滿足要求。

2.彩鋼瓷磚漆施工環境要求

（1）溫度：4℃——35℃，至少高于露點3℃。相對濕度：不超過85%

（2）雨天或三級以上大風不允許施工，施工后8小時內不得下雨（注意天氣預報，合理安排）。在1～2天的降雨后，基底必須干燥，然后再進行施工。

3.彩鋼瓦涂裝施工工藝、方法及技術要求

（1）繪畫方法：

常用的涂布方法有刷涂、輥涂、噴涂等，結合實際施工條件、材料節約和性能改進，推薦底漆刷涂以提高底漆的附著力。表面涂層可以刷涂或噴涂（取決于工作條件）。

（2）彩鋼板瓦涂裝過程中應注意的事項

1）多功能環氧涂料快干涂料體系的選擇是雙組分涂料，配比為1:1（體積比）。

2）使用前，用動力攪拌器攪拌各組分，慢慢加入主劑，混合后均勻混合。

在℃條件下，快干多功能環氧涂料的兩組分混合后應先煮30min，建議在四小時內使用，因此需要按需混合，在熟化后必須加入稀釋劑。

4）為了調節涂層厚度和涂布方式的差異，可以適當加入稀釋劑，快干多功能環氧涂料稀釋劑為R7K15稀釋劑，稀釋量小于5%（體積比）；普通醇酸底漆稀釋劑為R2K4稀釋劑，DIL。洗脫量為10～20%（體積比）。

5）涂裝時，應注意重新涂漆的時間間隔。油漆在一層油漆干燥后必須涂漆。在油漆之前，檢查頂部的油漆是否干凈干燥。

6）不要將先前混合的產品與新的混合產品再次混合。

7）每次油漆干燥后，必須檢查干膜的厚度，每100M2 10個樣品，每個地方1個。

每平方米隨機測量10個點，每個點的厚度不應小于設計厚度的80%。干膜平均厚度與設計干膜厚度之間的誤差應控制設計干膜厚度的5%。

（3）彩鋼涂料涂裝質量要求

1）漆膜與基材和漆膜之間的粘合牢固，不能剝離或剝離。

2）各膜干膜厚度均滿足設計要求。

3）基面平整，無凹凸現象。

4）無底漏、流掛、針孔等缺陷，漆膜光亮飽滿，色澤均勻。

5）整體效果協調美觀。

6）涂層后，涂層需要固化7天才能完全固化。固化前應注意涂層的防護。

單位在進行彩鋼瓦屋面翻新工作時，要特別關注以上幾點要素，確保彩鋼瓦翻新質量。
